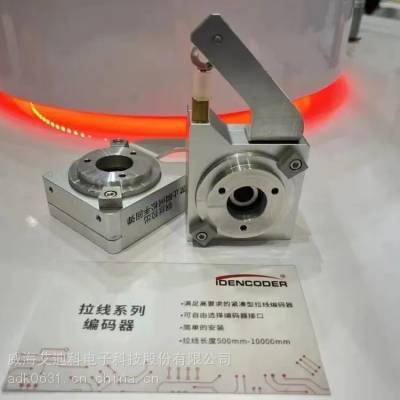

| 品牌：编码器 | 型号：拉线盒编码器 | 种类：编码器 |
增量拉线盒编码器产品型号说明
编码器拉绳测量行程1000mm，轮毂周长100mm，分辨率为1000，工作电压为8～30VDC，输出方式为推挽输出。
模拟量拉线盒编码器型号说明
编码器拉绳测量行程2000mm，轮毂长150mm，工作电压为8-30VDC，输出方式为4～20mA模拟量输出。
使用说明
编码器采用线短接的方式设定电流输出的起始位置。
4-20mA设定方法举例
1、编码器红色线连接电源正极，黑色线连接电源负极，
2、旋转编码器至需要设定4mA电流值的位置；
3、橙色线与电源正极短接，时间大于1秒后松开，悬空或接地。
4、旋转编码器轴至需要设定20mA电流值的位置；
5、黄色线与电源正极短接，时间大于1秒后松开，悬空或接地。
至此电流设定完成，在该两个位置之间旋转编码器，编码器输出电流在4-20mA之间连续变化。
注：不可在同一位置设置4mA和20mA。如有疑问可与厂家联系。
